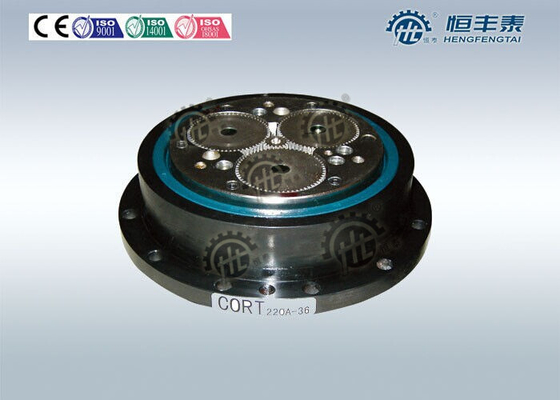

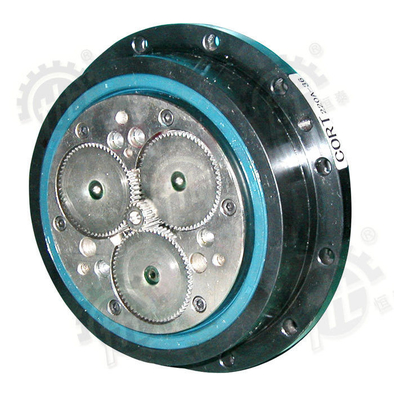

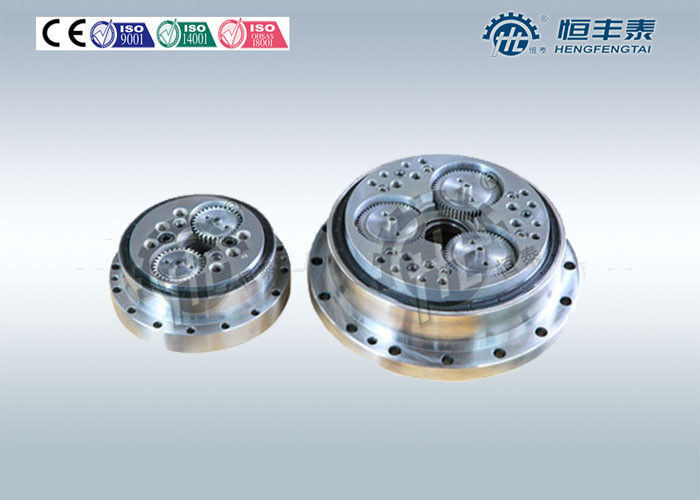

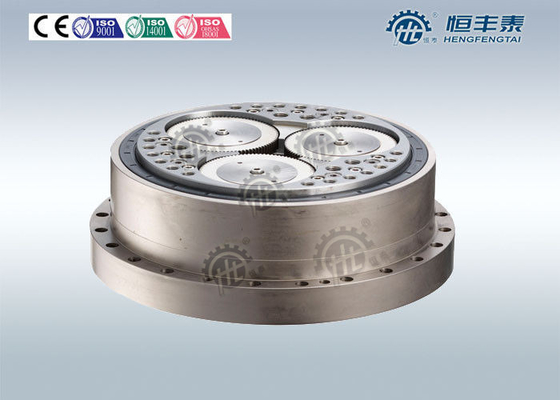

Riduttore cicloidale dell'ingranaggio della trasmissione di precisione/ciclo trasmissione per i robot industriali

Riduttore cicloidale dell'ingranaggio della trasmissione di precisione/ciclo trasmissione per i robot industriali

Dettagli rapidi:

• Disposizione del sistema d'ingranaggi: Trasmissione oscillatoria del rullo del composto di CORT

• Coppia di torsione dell'uscita: 150-3800Nm

• Luogo d'origine: Zhejiang, Cina (continente)

• Numero di modello: CORT130-CORT350

• Marca commerciale: HENGTAI

• Colore: Secondo il cliente

• Rapporto: 40-180

• Imballaggio: Caso e pallet di legno esportanti forti

• L'altro nome:

  Riduttore dell'ingranaggio del braccio del robot industriale di CORT

  Riduttore del cambio di CORT

  Riduttore oscillatorio della trasmissione del rullo del composto di CORT

Descrizioni:

Il riduttore cicloidale dell'ingranaggio della trasmissione di alta precisione usato per i robot industriali è basato sull'azionamento di

la trasmissione oscillatoria, una serie innesta il potere multi-sincrono del rullo dell'albero di entrata introdotto ramo

trasmissione per assicurarsi che riguardi un azionamento di alta precisione, alta rigidezza, alte caratteristiche del carico.

i prodotti erano brevetti, no. di brevetto: 97100463,3

A causa della sua prestazione superiore, l'azionamento del dente del rotolo può essere ampiamente usato in petrochimico, metallurgico

estragga, luce farmaceutica, olio dell'alimento, stampaggio di tessuti e tintura, sovrappeso, quale trasporto e

macchinario di industria del macchinario di costruzione utilizzato per decelerazione. Se necessario, può anche essere usata con

tasso di crescita, vale la pena di citare che il cambio del rotolo ha capacità di carico estremamente, può

raggiunga di alta precisione, il cambio in tensione di rotolamento composto di alto-rigidezza è stato sviluppato e brevetti

per l'invenzione è stato raggiunto. Tale riduttore di precisione è particolarmente applicabile ai robot, attrezzatura di CNC,

attrezzatura aerospaziale, attrezzature della difesa e requisiti delle armi di controllo di alta precisione del

sistema di trasmissione.

Caratteristiche di prestazione:

1. capacità di carico ingranare Alta del Multi-dente

2. Struttura semplice. Nessun istituzioni indispensabili dell'uscita come in riduttore cicloidale

3. Il motore ad alta velocità può essere collegato ad azionamento e questo sarebbe beneficio al requisito della sensibilità

del sistema di controllo intelligente

4. Può raggiungere basicamente il rotolamento ingranare, trasmissione con alta efficienza. Il riduttore di CORT è usato normalmente

nel rapporto di velocità di (i=40~180), l'efficienza meccanica di 80-90%

5. Più grande rapporto della trasmissione, struttura compatta

6. Grande rigidità dell'uscita, leggero contraccolpo

7. Quando faccia la trasmissione, serri le fluttuazioni più di meno.

Specifiche:

Modello	Coppia di torsione del carico	rapporto	dimensione
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Ciò è serie preliminare e la dimensione speciale può essere acconsentita dal cliente.

Vantaggio competitivo:

1: Impegno di Multitooth

2: Grande uscita, contraccolpo della lettiera

3: Alto rapporto, struttura compatta

Applicazioni:

Prova del prodotto:

Riduttore cicloidale dell'ingranaggio della trasmissione di alta precisione usato per i campioni dei robot industriali che è progettato

e sviluppata dalla nostra società è stata la prestazione rigorosa provata. La prova include: trasmissione

sperimentazione di caratteristiche, prova di contraccolpo del precisionand, prova di rigidezza dell'azionamento e prova.

Il test di performance incaricato dal: Centro nazionale di Reseach dell'armonica, la chiave di volta dello stato

base armonica industriale dell'azionamento, società srl armonica dell'azionamento di Pechino Zhongjikemei: responsabile. È degna

per notare quello: I risultati sperimentali mostrano la precisione del riduttore di CORT, quello ed il contraccolpo sono di meno di 1

il arcmin e ha raggiunto le norme avanzate internazionali.

Controlliamo ogni aspetto minuscolo per mantenere l'alta qualità:
