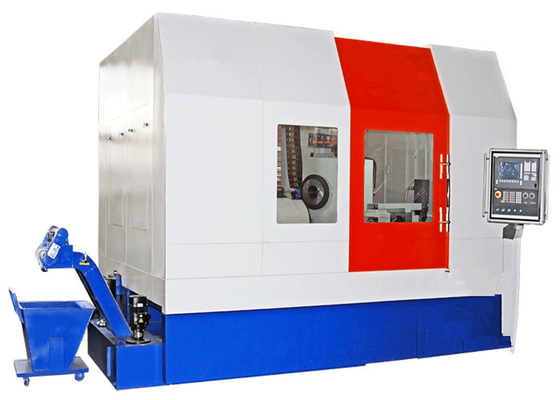

Generatore a spirale degli ingranaggi conici di CNC Gleason con due modi taglienti, Gleason e sistema di Oerlikon
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | generatore a spirale degli ingranaggi conici,generatore diritto degli ingranaggi conici |
||
|---|---|---|---|
Generatore a spirale degli ingranaggi conici di CNC Gleason con due modi taglienti, Gleason e sistema di Oerlikon
Applicazione:
Il generatore a spirale degli ingranaggi conici di CNC di serie del JCB è sei-asse con cinque legami a macchina, il suo singolo indirizzamento di uso ed il metodo di lavorazione di indirizzamento continuo, nel frattempo usa la taglierina corrispondente ed il metodo di lavorazione corrispondente a lavorare gli ingranaggi conici a macchina a spirale con il sistema del dente di ingranaggio di OERLIKON “e„„„ di GLEASON. La macchina può incontrare la prova-fabbricazione di piccoli prodotti in lotti di multi-varietà, inoltre adatta nella richiesta di fabbricazione in serie. Gli ingranaggi prodotti sono utilizzati solitamente per l'automobile dell'automobile, camion leggero del carico, macchinario di costruzione e del trattore e speciale per l'ingranaggio dei assi posteriori dell'automobile.
Caratteristiche di prodotto:
Il ● il fuso della taglierina e fuso del pezzo in lavorazione è determinato dal motore di coppia di torsione in modo che migliori l'accuratezza della trasmissione e la rigidità della macchina.
Il ● il fuso della taglierina e fuso del pezzo in lavorazione adotta il motore di coppia di torsione per guidare direttamente in modo che elimini il contraccolpo.
Il ● la macchina è fornito dei due modi taglienti: “GLEASON„ e “OERLIKON„ ed adotta il metodo di formato e metodo della generazione all'ingranaggio cicloidale lavorante “di OERLINKON„.
Il ● la macchina adotta i due modi taglienti: taglio asciutto e taglio bagnato. L'efficienza asciutta di taglio è taglio tre - cinque volte più bagnato.
Il ● che il taglio asciutto riesce il più, la finitura superficia è buone, fonti di energia alte- di risparmi e efficienti e protezione dell'ambiente in modo che risparmi il costo del liquido dell'olio.
Il ● la macchina ha meccanismo compensante di inclinazione del fuso della taglierina.
Il ● la macchina adotta il metodo agli ingranaggi lavoranti del sistema del dente “di GLEASON„, del modificare-rotolo ha caratteristica di superficie di correzione del dente.
Il ● la testa motrice della taglierina con la struttura d'attaccatura laterale, quindi rinforza la struttura della colonna e la testa motrice della taglierina sta correndo uniformemente.
Il ● il letto a macchina è disposizione L tipa, che assicurano che il residuo cada sul trasportatore di chip direttamente durante faccia il taglio asciutto in modo che il residuo porti via direttamente il calore, non trasferimento nel letto, massimo riduce la distorsione termica.
Tavola di parametro:
|
parametri |
JCB60 |
||
|
Metodo di lavorazione |
Fresatura di affronto |
Fresare del fronte |
|
|
Max. Diameter del pezzo in lavorazione (millimetro) |
600 |
||
|
Max. Modulus (mm) |
15 |
13 |
|
|
Larghezza di Max. Face (millimetro) |
110 |
||
|
Max. Gear ratio |
10:1 |
||
|
Numero dei denti |
5-200 |
||
|
Accuratezza dell'ingranaggio |
GB6 classe (GB11365-89) |
||
|
Diametro della taglierina (millimetro) |
100 |
||
|
Velocità del fuso della taglierina (r/min) |
390 |
||
|
Colpo dell'×-asse (millimetro) |
-50-950 |
||
|
Colpo dell'asse y (millimetro) |
-290-290 |
||
|
Colpo dell'Z-asse (millimetro) |
50-600 |
||
|
Angolo di radice dell'B-asse |
0°-90° |
||
|
Dimensione (L×W×H) |
4980×3800×3400 |
||
|
Net.weight (chilogrammo) |
25000 |
||
