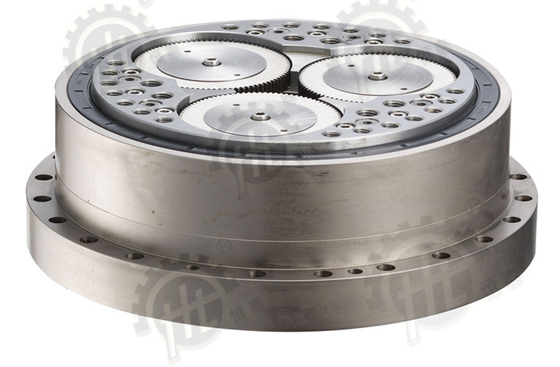

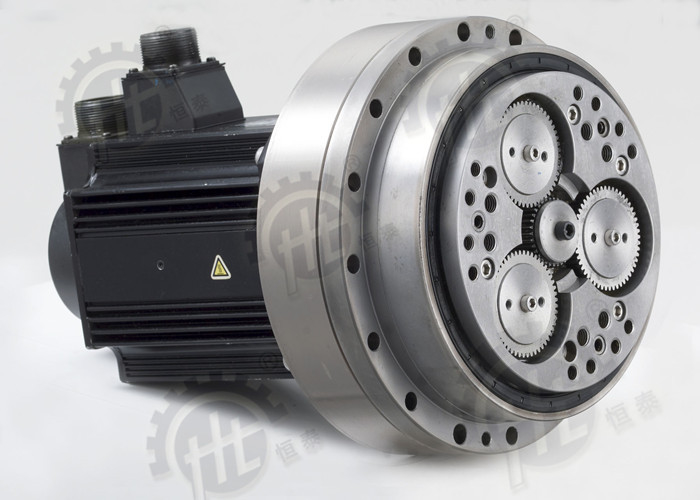

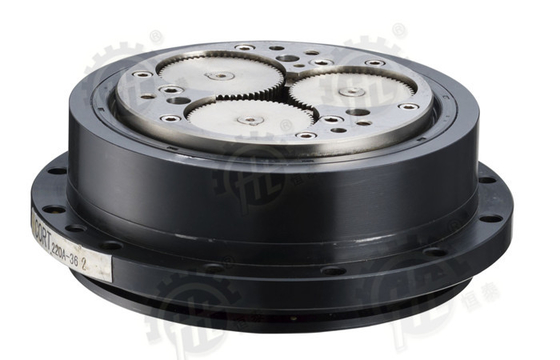

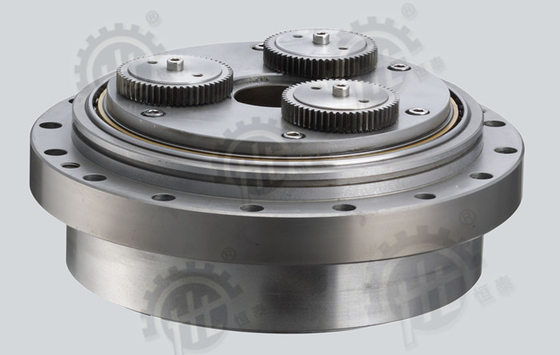

Rapporti cicloidale 40 - 180 del riduttore dell'ingranaggio del cambio planetario della trasmissione oscillatoria

Rapporti cicloidale 40 - 180 del riduttore dell'ingranaggio del cambio planetario della trasmissione oscillatoria

Dettagli rapidi:

Disposizione del sistema d'ingranaggi: Trasmissione oscillatoria del rullo del composto di CORT

Coppia di torsione dell'uscita: 150-3800Nm

Luogo d'origine: Zhejiang, Cina (continente)

Numero di modello: CORT130-CORT350

Marca commerciale: HENGTAI

Colore: Secondo il cliente

Rapporto: 40-180

Effiency alla trasmissione: 80~90%

Dettaglio di consegna: 30 giorni

Imballaggio: 1pcs ha imballato in una piccola scatola, 7-8 piccole scatole imballate in una cassa di legno

L'altro nome:

Riduttore oscillatorio della trasmissione del rullo del robot del composto di CORT

Cambio planetario industriale della trasmissione di CORT

Cambio planetario industriale della trasmissione oscillatoria del rullo del composto di CORT

Descrizioni:

Il cambio planetario industriale della trasmissione di CORT è basato sull'azionamento della trasmissione oscillatoria, una serie

innesti il trasporto di energia multi-sincrono introdotto ramo del rullo dell'albero di entrata per assicurarsi che copra un alto-

azionamento di precisione, alta rigidezza, alte caratteristiche del carico. I prodotti erano brevetti, brevetto

No.: 97100463,3 A causa della sua prestazione superiore, l'azionamento del dente del rotolo può essere ampiamente usato in petrochimico,

miniera metallurgica, olio leggero dell'alimento e farmaceutico, stampaggio di tessuti e tingere, sovrappeso, come

macchinario di industria del macchinario di costruzione e del trasporto utilizzato per decelerazione. Se necessario, può

inoltre sia usato con il tasso di crescita, vale la pena di citare che il cambio del rotolo ha estremamente

la capacità di carico, può raggiungere di alta precisione, rotolamento che composto di alto-rigidezza il cambio in tensione era

sviluppato ed i brevetti per l'invenzione sono stati raggiunti. Tale riduttore di precisione è particolarmente applicabile a

robot, attrezzature di CNC, attrezzatura aerospaziale, attrezzature della difesa e requisiti delle armi di alto-

controllo di precisione del sistema di trasmissione.

Caratteristiche di prestazione:

1. capacità di carico ingranare Alta del Multi-dente

2. Struttura semplice. Nessun istituzioni indispensabili dell'uscita come in riduttore cicloidale

3. Il motore ad alta velocità può essere collegato ad azionamento e questo sarebbe beneficio al requisito della sensibilità

del sistema di controllo intelligente

4. Può raggiungere basicamente il rotolamento ingranare, trasmissione con alta efficienza. Il riduttore di CORT è normalmente

utilizzato nel rapporto di velocità di (i=40~180), l'efficienza meccanica di 80-90%

5. Più grande rapporto della trasmissione, struttura compatta

6. Grande rigidità dell'uscita, leggero contraccolpo

7. Quando faccia la trasmissione, serri le fluttuazioni più di meno.

Specifiche:

Modello	Coppia di torsione del carico	rapporto	dimensione
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Ciò è serie preliminare e la dimensione speciale può essere acconsentita dal cliente.

Campo di applicazioni:

Robot industriali (saldatura, stivaggio, caricamento)

Attrezzatura di qualità superiore di CNC (macchina, macchina piegatubi del tubo)

Piattaforma girevole, macchina di spostamento

La stampante

Dispositivo di posizionamento dell'antenna di radar

Sistemi di energia solare

Prova del prodotto:

I campioni del riduttore di trasmission di precisione di CORT che è progettata e diventata dalla nostra società hanno

stato prestazione rigorosa provata. La prova include: sperimentazione di caratteristiche della trasmissione,

prova di contraccolpo e di precisione, prova di rigidezza dell'azionamento e prova.

Il test di performance incaricato dal: Centro nazionale di Reseach dell'armonica, la chiave di volta dello stato

base armonica industriale dell'azionamento, società srl armonica dell'azionamento di Pechino Zhongjikemei: responsabile. È

degno per notare quello: I risultati sperimentali mostrano la precisione del riduttore di CORT, quello ed il contraccolpo sono di meno

che 1 arcmin e ha raggiunto le norme avanzate internazionali.

Controlliamo ogni aspetto minuscolo per mantenere l'alta qualità:

Vantaggio competitivo:

1: Impegno di Multitooth

2: Grande uscita, contraccolpo della lettiera

3: Alto rapporto, struttura compatta

Stoccaggio:

1. Pls non immagazzina in all'aperto.

2. Pls ha messo il cartone, il legno o l'altro materiale fra i prodotti ed il pavimento. la trasmissione non può direttamente

tocchi il pavimento.

GARANZIA:

1. HFT garantisce i prodotti venduti per un anno a partire dalla data della consegna.

2. La garanzia è limitata per riparare o sostituzione, libera nella nostra pianta, dei pezzi difettosi dovuto accertato di

difetto di materiale o della fabbricazione. Le parti sostituite rimangono la nostra proprietà. Tutta la altra compensazione è

escluso, né può affatto dirigere e/o il danno indiretto è reclamato di tutta la natura, anche per la mancanza temporanea

di uso delle merci acquistate.
