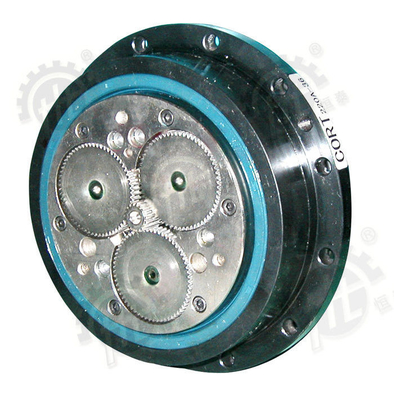

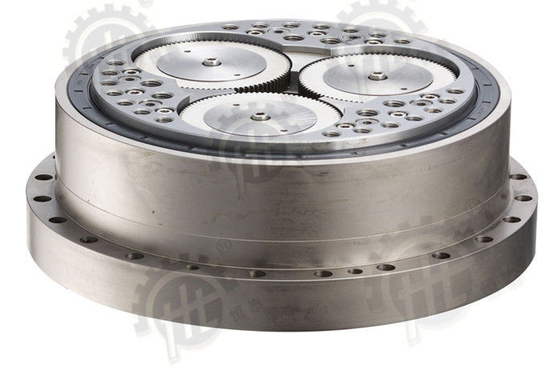

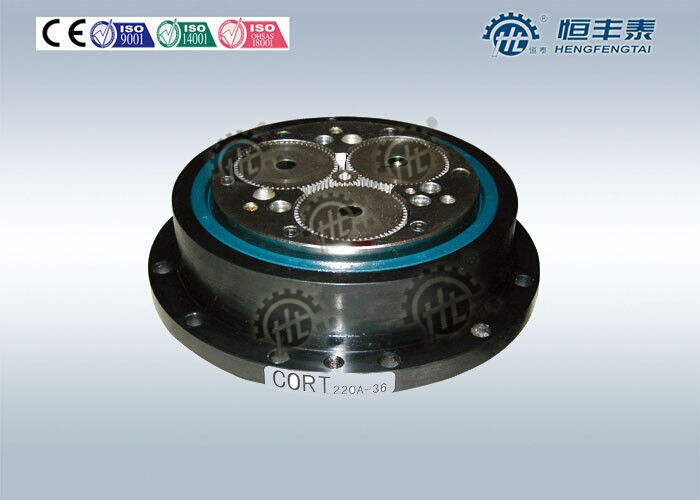

Cambio cicloidale 150Nm - 3800Nm del trasporto di energia del riduttore dell'ingranaggio di riduzione di velocità

Cambio cicloidale 150Nm - 3800Nm del trasporto di energia del riduttore dell'ingranaggio di riduzione di velocità

Dettagli rapidi:

Disposizione del sistema d'ingranaggi: Trasmissione oscillatoria del rullo del composto di CORT

Coppia di torsione dell'uscita: 150-3800Nm

Luogo d'origine: Zhejiang, Cina (continente)

Numero di modello: CORT130-CORT350

Marca commerciale: HENGTAI

Colore: Secondo il cliente

Rapporto: 40-180

Effiency alla trasmissione: 80~90%

Imballaggio: 1pcs ha imballato in una piccola scatola, 7-8 piccole scatole imballate in una cassa di legno

L'altro nome:

Riduttore dell'ingranaggio del braccio del robot industriale di serie di CORT

Cambio planetario industriale della trasmissione di CORT

Riduttore cicloidale dell'ingranaggio della trasmissione oscillatoria del rullo del composto di CORT

Descrizioni:

Il riduttore cicloidale dell'ingranaggio di riduzione di velocità per attrezzatura aerospaziale è basato sull'azionamento di oscillatorio

la trasmissione, un ramo seriesgear ha introdotto il trasporto di energia multi-sincrono del rullo dell'albero di entrata a

assicuri che riguarda un azionamento di alta precisione, alta rigidezza, alte caratteristiche del carico. I prodotti erano

brevetti, no. di brevetto: 97100463,3 A causa della sua prestazione superiore, l'azionamento del dente del rotolo può essere ampiamente usato

in miniera petrochimica e metallurgica, nell'olio leggero dell'alimento e farmaceutico, nello stampaggio di tessuti e nella tintura,

sovrappeso, quale il macchinario di industria del macchinario di costruzione e del trasporto utilizzato per

decelerazione. Se necessario, può anche essere usata con il tasso di crescita, vale la pena di citare che il rotolo

il cambio ha capacità di carico estremamente, può raggiungere di alta precisione, composto di alto-rigidezza

il cambio in tensione di rotolamento è stato sviluppato ed i brevetti per l'invenzione sono stati raggiunti. Tale precisione

il riduttore è particolarmente applicabile ai robot, attrezzatura di CNC, attrezzatura aerospaziale, attrezzatura della difesa

e requisiti delle armi di controllo di alta precisione del sistema di trasmissione.

Caratteristiche di prestazione:

1. capacità di carico ingranare Alta del Multi-dente

2. Struttura semplice. Nessun istituzioni indispensabili dell'uscita come in riduttore cicloidale

3. Il motore ad alta velocità può essere collegato ad azionamento e questo sarebbe beneficio al requisito della sensibilità

del sistema di controllo intelligente

4. Può raggiungere basicamente il rotolamento ingranare, trasmissione con alta efficienza. Il riduttore di CORT è usato normalmente

nel rapporto di velocità di (i=40~180), l'efficienza meccanica di 80-90%

5. Più grande rapporto della trasmissione, struttura compatta

6. Grande rigidità dell'uscita, leggero contraccolpo

7. Quando faccia la trasmissione, serri le fluttuazioni più di meno.

Specifiche:

Modello	Coppia di torsione del carico	rapporto	dimensione
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Ciò è serie preliminare e la dimensione speciale può essere acconsentita dal cliente.

Campo di applicazioni:

Robot industriali (saldatura, stivaggio, caricamento)

Attrezzatura di qualità superiore di CNC (macchina, macchina piegatubi del tubo)

Piattaforma girevole, macchina di spostamento

La stampante

Dispositivo di posizionamento dell'antenna di radar

Sistemi di energia solare

Prova del prodotto:

I campioni rcycloidal del riduttore dell'ingranaggio di trasmission di precisione di CORT che è progettato e sviluppato vicino

la nostra società è stata la prestazione rigorosa provata. La prova include: caratteristiche della trasmissione

sperimentazione, prova di contraccolpo e di precisione, prova di rigidezza dell'azionamento e prova.

Il test di performance incaricato dal: Centro nazionale di Reseach dell'armonica, la chiave di volta dello stato

base armonica industriale dell'azionamento, società srl armonica dell'azionamento di Pechino Zhongjikemei: responsabile. È

degno per notare quello: I risultati sperimentali mostrano la precisione del riduttore di CORT, quello ed il contraccolpo sono di meno

che 1 arcmin e ha raggiunto le norme avanzate internazionali.

Controlliamo ogni aspetto minuscolo per mantenere l'alta qualità:

Vantaggio competitivo:

1: Impegno di Multitooth

2: Grande uscita, contraccolpo della lettiera

3: Alto rapporto, struttura compatta

Stoccaggio:

1. Pls non immagazzina in all'aperto.

2. Pls ha messo il cartone, il legno o l'altro materiale fra i prodotti ed il pavimento. la trasmissione non può direttamente

tocchi il pavimento.

GARANZIA:

1. HFT garantisce il riduttore cicloidale dell'ingranaggio venduto per un anno a partire dalla data della consegna.

2. La garanzia è limitata per riparare o sostituzione, libera nella nostra pianta, dei pezzi difettosi dovuto accertato di

difetto di materiale o della fabbricazione. Le parti sostituite rimangono la nostra proprietà. Tutta la altra compensazione è

escluso, né può affatto dirigere e/o il danno indiretto è reclamato di tutta la natura, anche per la mancanza temporanea

di uso delle merci acquistate.
