Macchina di taglio del rotolo di Full Auto per l'elaborazione d'acciaio della bobina di 2mm - di 0.3mm

0,3--macchina di taglio di 2mmx1300mm R

Descrizione:

1. La macchina di taglio è utilizzata ampiamente nell'industria di trasformazione con cui può elaborare la grande bobina d'acciaio galvanizzata, bobina d'acciaio preverniciata della bobina d'acciaio, il alumzinc si arrotola ecc in alcune varie larghezze e le più piccole bobine poi queste più piccole bobine possono essere utilizzate ampiamente nel rotolo che forma l'industria per formare i profili differenti.

2. L'intera linea consits di automobile di bobina, di decoiler, di rotoli di pizzico, di guida, di organo di taglio capo, di macchina di taglio, di recoiler residuo del residuo, di tenditore, di pre--seperator, recoiler e scaricare l'automobile di bobina.

3. Adottiamo Mitsubishi SpA e touch screen umano-interattivo, regolatore di Eurotherm per realizzare le valvole idrauliche superiori automatiche di produzione pure fatte Taiwan o in Germania

4. Possiamo fornire la manutenzione di tutto vita e la guida tecnica della macchina pure i pezzi di ricambio ai nostri clienti

5. È facile da operare con il noice basso, il performace stabile e l'alta efficienza

Applicazioni:

Le fessure possono essere usate sul rotolo che forma la macchina, linea del tubo della saldatura di HF ecc.

Specifiche:

specifiche della macchina di taglio di 0.3mm~2.0mm×1300mm

specificazione 1.Basic della bobina d'acciaio

Materiale d'acciaio della bobina: acciaio al carbonio comune, acciaio d'acciaio o preverniciato galvanizzato

Spessore della bobina: 0.3mm--2mm

diametro della bobina: ф2100mm massimo

Larghezza della bobina: 300mm---1300mm

Diametro interno della bobina: ≥φ508

Peso della bobina: 20T massimo

grafico 2.Flow:

Automobile di bobina idraulica---alimentazione della singola del mandrino pala della decoiler-testa-guiding&head e di 2 rotoli --macchina di taglio della testa dello strato---Pozzo (1)--deviazione che rettifica (guida dello strato)--retrocedere-pozzo del residuo di fendere-side (2)---pre--seperator ed attenuando macchina di tensionamento---retrocedere della bobina ---scaricando bobina automobilistica--controllo idraulico ---controllo elettrico

automobile di bobina idraulica 3..1:

Forma di 1:1 di automobile di bobina: passeggiata a quattro ruote

1,2 Struttura dell'automobile di bobina: la struttura d'acciaio e è forma di v sulla cima.

1,3 Potere della passeggiata continua: rallentatore cicloidale dell'ingranaggio 2.2kw

1,4 Potere di sollevamento e di abbassamento: ф160mmx700mm guidato cyliner idraulico

viaggio massimo 1,5 di sollevamento e di abbassamento: 700mm

1,6 Capacità di carico massima: 20000KG

automobile di bobina 1,7 con il pozzo

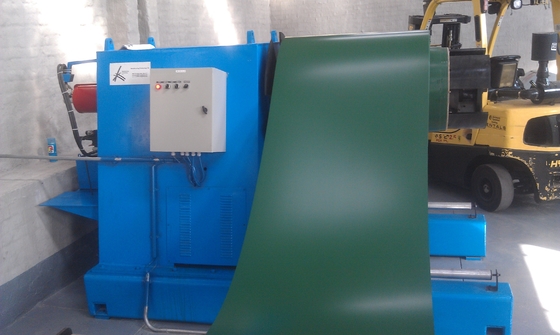

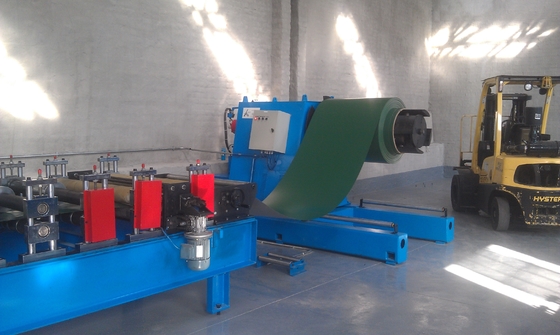

2. Singola macchina del decoiler del mandrino

2,1 Modo di decoiling: scelga il mandrino del braccio, espansione interna idraulica

2,2 Forma di espansione e di gamma di contratto: ф460--ф510mm, cilindro dell'olio idraulico guidato,

potere 2,3 di movimento: cilindro dell'olio idraulico guidato (specificazione ф160mmx100mm del cilindro dell'olio)

un diametro esterno massimo di 2,5 bobine: Φ2100mm

una larghezza di 2,6 bobine: 300mm--1300mm

2,7 Capacità di carico massima: 20000kg

modo 2,8 del freno: freno pneumatico

3: testa guidante e testa della pala

3,1 Formi della struttura guidante capa: l'acciaio ha saldato la struttura, cilindro dell'olio per lifting&lowering

specificazione del cilindro dell'olio idraulico 3,2: ф100x500mm, 2pcs

3,3 Trazione dei rotoli: 40Cr, ф250mmx400mm, rulli di gomma

potere di trazione 3,4: rallentatore cicloidale dell'ingranaggio 4kw

specificazione 3,5 per la testa della pala: struttura saldata della lamiera di acciaio

3,6 Potere di sollevamento e di abbassamento: cilindro idraulico: ф80mmx400mm:

potere 3,7 di expanding&contracting: cilindro idraulico: ф63mmx400mm

un'alimentazione di 4 2 rotoli

una specificazione di 4,1 rotoli di alimentazione: ф160mmx1350mm

materiale 4,2 dei rotoli: rotola 40Cr, indurito cromato

cilindro dell'olio 4,3 per il livellamento dell'abbassamento del lifting& dei rotoli: ф80mmx100mm, 2pcs

organo lifting&lowering 4,4: rallentatore cicloidale dell'ingranaggio 4kw

potere 4,5 di alimentazione: motore 7.5kw più il riduttore di velocità

macchina testa-di taglio 1set dello strato 5.hydraulic

specificazione 5,1: 2mmx1300mm

spessore massimo di taglio 5,2: 3mm

5,3 larghezze massime: 1300mm

una specificazione di 5,4 pozzi: 3mx1.8mx3m (LXWXH) fatti dal cliente sulla base

5,5 La funzione principale è lo stoccaggio della bobina e come pure proteggere la bobina da danno sulla terra

6. deviazione che rettifica unità (unità guidante laterale)

6,1 Il verticale rotola la specificazione: ф90mmx1250mm 3 paia

6,2 Presse piane della bobina: ф100mmx1400mm, cromato

potere 6,3 delle presse piane della bobina: cilindro dell'olio idraulico, ф80mmx100mm

6,4 gamma di rettifica della deviazione: 300-1300mm

modo 6,5 di guida del lato: lato singolo tramite controllo delle mani

7. Macchina di taglio principale

7.1. Modo di taglio: sta il taglio della lama rotonda

specificazione 7,2 di taglio dell'asse: ф205mmx1300mm

materiale 7,3 delle assi delle lame: cromo indurito 40Cr e lucidatura

specificazione rotonda della lama del disco 7,4: D305xd205mmxT10mm

materiale 7,5 delle lame: 6Crw2Si, cromo indurito HRC60-62degrees

potere di taglio del motore 7,6: Motore di DC55KW con l'accoppiamento unito più il riduttore di velocità

potere 7,8 di taglio dell'azionamento premente: rallentatore cicloidale dell'ingranaggio 2.2KW

7,9 velocità di taglio: 0-50m/min regolabile

accuratezza di taglio di larghezza 7,10: +/-0.03mm

modo 7,12 di cambiamento della lama: il cilindro dell'olio idraulico determina i supporti al movimento,

specificazione del cilindro dell'olio idraulico 7,13: ф63mmx450mm

recoiler laterale del residuo 8

un recoiler residuo di 8,1 doppi lati

specificazione 8,2 di retrocedere piatto: ф450mmx350mm

potere 8,3 di retrocedere: controllo dell'invertitore del motore 4kw

9 pozzo/tavole del ciclo

9,1 si formano del pozzo: calcestruzzo versato, tavola piana dei doppi lati

una dimensione di 9,2 cicli: 4.5mx2mx3.5m (LXWXH)

struttura piana della tavola 9,3: tubo quadrato saldato con lo scivolamento dei rotoli sull'estremità e sul bordo di plastica sopra coperti sul fronte

cilindro dell'olio idraulico 9,4 che di sollevamento e che si abbassa

10.damping& pre--seperator

diametro pre--seperator dell'asse 10,1: ф85mmx1300mm

10,3 dischi pre--seperator specificationф200mmx3mm, 65Mn hanno estiguuto il processment

asse 10,4 del preseparatore che lifting&lowering: azionamento ф75mmx100mm del cilindro dell'olio idraulico

potere 10,5 di pressatura: cilindro ф80mmx1400m, 2pcs dell'olio idraulico

materiale 10,6 dei rotoli: processment HRC55-56 di calore 40Cr

11. organo e separatore del recoiler della bobina

specificazione 11,1 dell'asse retrocedere: ф230mmx1300mm

specificazione 11,2 retrocedere: ф508mmx1300mm

potere 11,3 di espansione e di contratto: ф160mmx100mm

braccio 11,4 di sostegno: struttura d'acciaio, cilindro ф80mmx350mm dell'olio idraulico

specificazione 11,5 dell'asse di seperator: ф85mmx1300mm

dischi 11,6 di seperator: ф200mmx3mm, 65Mn ha estiguuto il processment

potere 11,7 di seperator: ф75mmx350mm, cilindro dell'olio idraulico

bobina 11,8 che spinge potere del braccio: ф80mmx1400mm

potere 11,9 di retrocedere: motore di CC 75KW

controllo motorio 11,10: il controllo 590 di e Eurotherm ha fatto nel Regno Unito

11,11 velocità retrocedere: 0-50m/min regolabile

11,12 pesi massimi della bobina: 20T

potere sostenente 11,13: cilindro idraulico ф80mmx350mm

bobina 12 che scarica l'automobile di bobina (vagonetto sulla terra)

Forma di 12:1 di automobile di bobina: passeggiata a quattro ruote

12,2 Potere della passeggiata continua: rallentatore cicloidale dell'ingranaggio 2.2kw

12,3 Potere di sollevamento e di abbassamento: cyliner idraulico determinato

specificazione 12,4: ф160mmx700mm

12,5 Capacità di carico massima: 20000KG

controllo idraulico 13

13,1 insieme idraulico della stazione 1

valvola di regolazione 13,2 e tubo di olio, 1set per ciascuno

pressione 13,3: 16Mpa

potere 13,4: 7.5kw-4

serbatoio dell'olio 13,5: 450L

Controllo elettrico 14

14,1 Insieme elettrico del gabinetto 1

insiemi 14,2 del gabinetto 2 di operazione

14,3 Mitsubishi SpA
