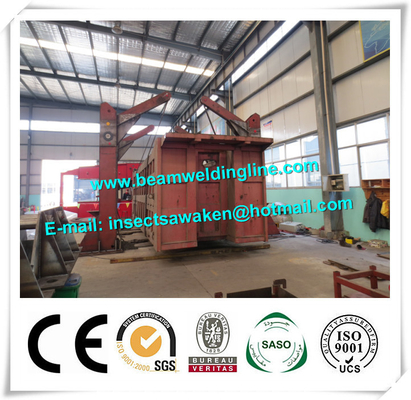

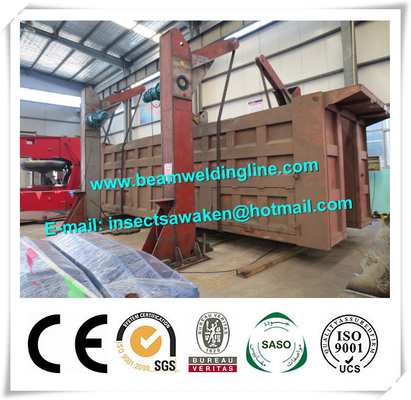

Tipo a catena linea di produzione della trave a scatola del tornio/macchina capovolgimento della catena

Tipo a catena linea di produzione della trave a scatola del tornio/macchina capovolgimento della catena

1. Istruzione dell'attrezzatura

Questa macchina è di 4 tonnellate dei giralingotti della catena. Attraverso la catena del capovolgimento, può fare il lavoro collegare è situata alla giusta posizione. Nel frattempo può essere collegata con l'altro dispositivo della saldatura, può trasformarsi in una saldatrice mezzo automatica. Usa la variazione della velocità o il controllo di frequenza elettromagnetica.

2. Parametro tecnico

a. Modello: LF-60
b. Capacità di carico massimo: 6tons
c. Eccentricità massima: 20mm
d. Capovolgimento del potere del motore: 2*2*2.2KW
e. Capovolgimento dell'angelo: 0-360°
f. Altezza massima adatta del pezzo in lavorazione: 2800mm
g. Larghezza massima adatta del pezzo in lavorazione: 2500mm
h. Capovolgimento della velocità: 520-5200mm/min, controllo di frequenza di velocità del motore
i. Colore: giallo o blu

3. Caratteristica di prestazione

I giralingotti consistono della struttura, capovolgendo la struttura, capovolgente l'arto, il contrappeso e le parti di controllo.
La macchina principale del telaio è una parte della struttura della saldatura. Adotta con il tipo di struttura struttura e tutto il giunto della saldatura è conforme alla costante rinforza il requisito unito della saldatura saldare. Dopo la saldatura, è usato al trattamento termico di tempera in moda da poterlo cancellare lo sforzo interno della saldatura ed impedire la deformazione.

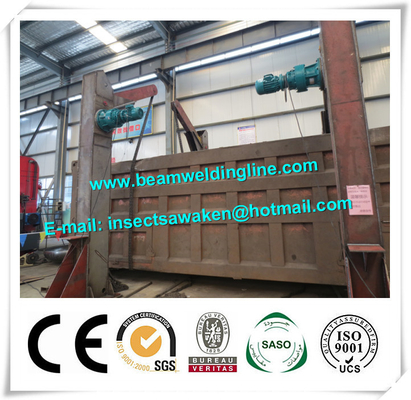

La funzione principale del capovolgimento della struttura porta alla saldatura capovolgendo il pezzo in lavorazione. Si compone del motore, del riduttore, della ruota a catena e della catena. Il riduttore adotta con l'azionamento a spirale elicoidale del riduttore dei coni dell'ingranaggio a vite della serie S + del motore del freno. Può chiudere il pezzo in lavorazione a chiave che gira efficacemente. Può raggiungere tutta la posizione per chiudere il pezzo in lavorazione a chiave.

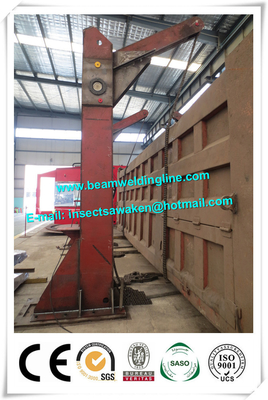

La funzione principale del braccio di vibrazione è ruolo ausiliario di sostegno. Il mezzo è collegato con la struttura e può fare l'ondeggiamento fisso di angelo intorno alle asce di rotazione.
L'estremità è collegata con contrappeso. L'estremità anteriore è collegata con il pezzo in lavorazione dalla catena. Senza pezzo in lavorazione, il braccio di vibrazione lo urta che gira indietro sull'influenza del contrappeso. La distanza fra due armi di vibrazione è più di 800mm. può fare il pezzo in lavorazione mettere convenientemente. Nel mettere il pezzo in lavorazione giù, il braccio di vibrazione può trasmettere la posizione orizzontale dalle influenze di gravità. Quando pezzo in lavorazione della mano di bisogno fuori, braccio di vibrazione gira indietro a causa delle influenze del contrappeso per fare la distanza fra due braccia di vibrazione più di 800mm, quindi può appendere il pezzo in lavorazione fuori convenientemente.
Il contrappeso è collegato con la parte posteriore del braccio di vibrazione. La funzione principale è usata per il giro del braccio indietro.
Il capovolgimento della velocità della catena è regolabile steplessly. Con l'adozione con il trasduttore, può regolare il capovolgimento della velocità.

4. Gamma del rifornimento ed unità delle componenti (2 insiemi)

a. Costituisca: struttura, meccanismo di commutazione, braccio di vibrazione, contrappeso
b. Materiale casuale 1piece

5. Documento tecnico
a. Manuale di istruzioni di operazione
b. Certificazione, lista di imballaggio
