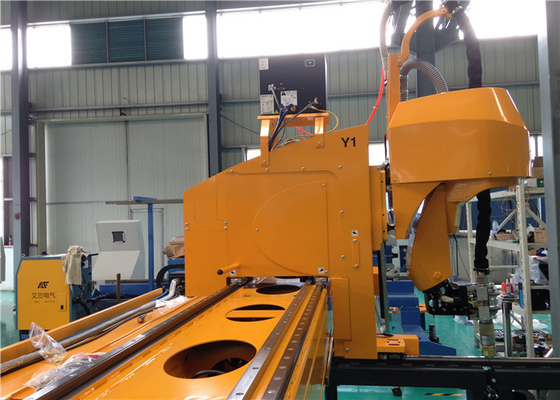

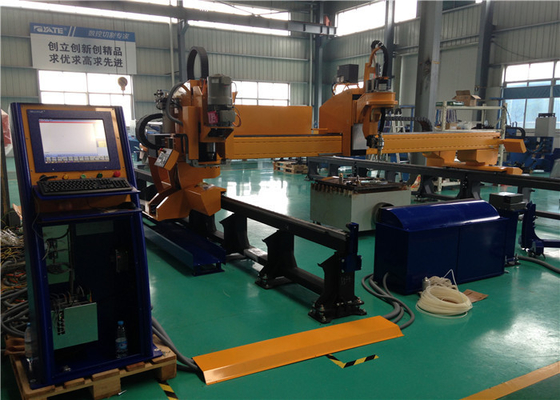

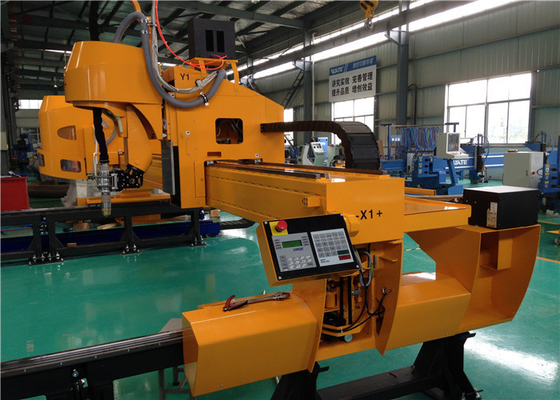

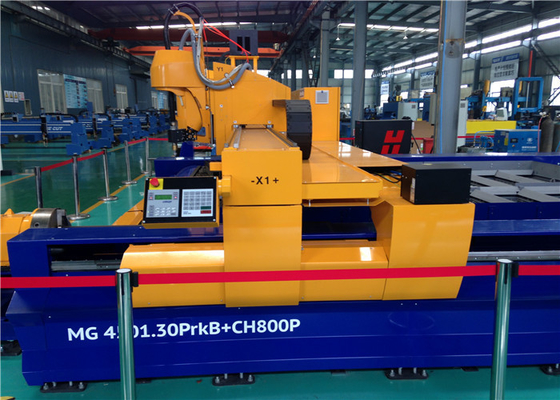

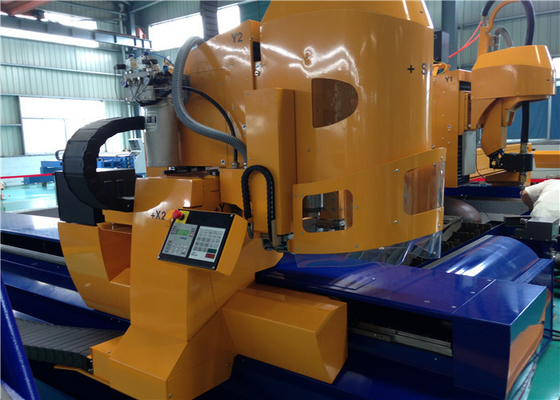

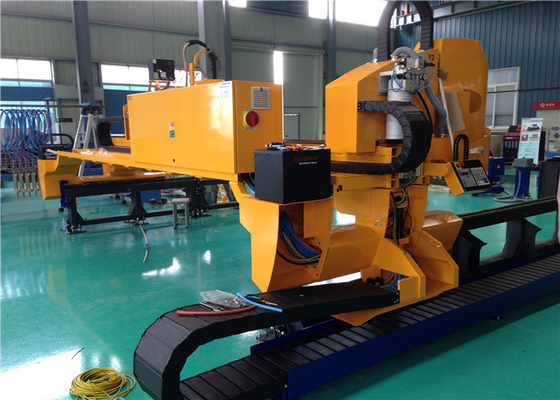

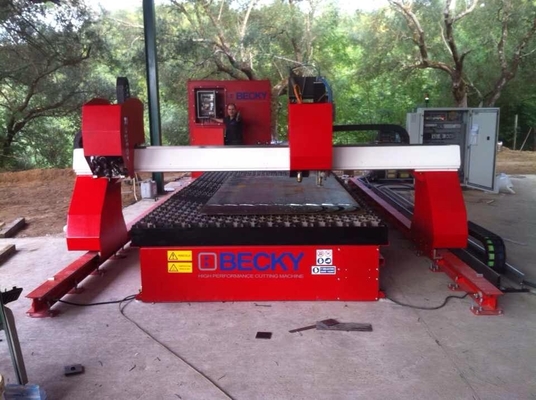

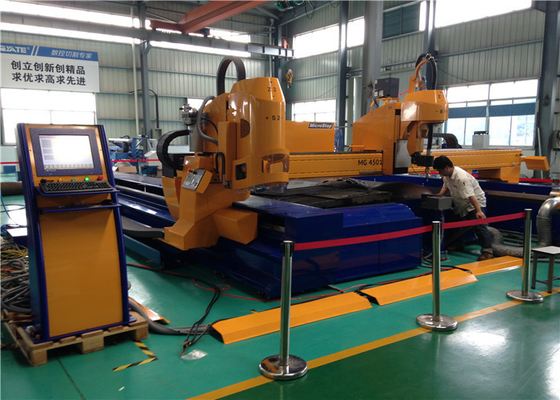

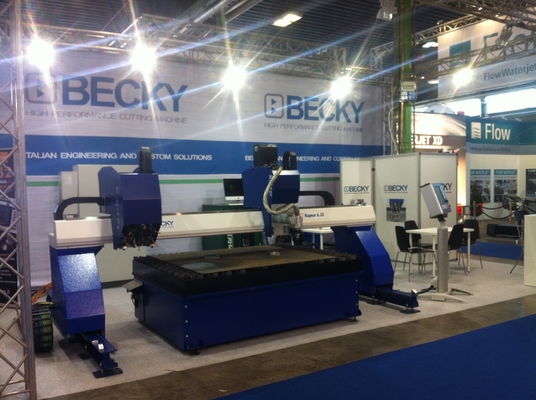

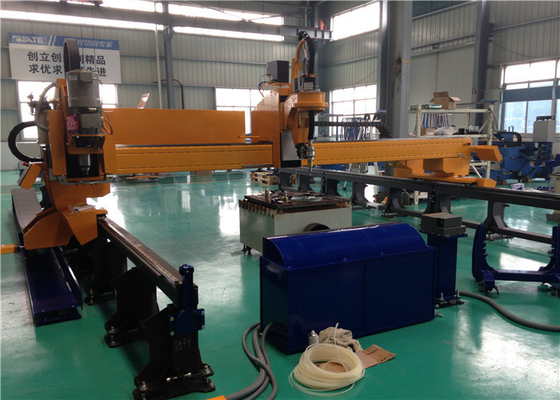

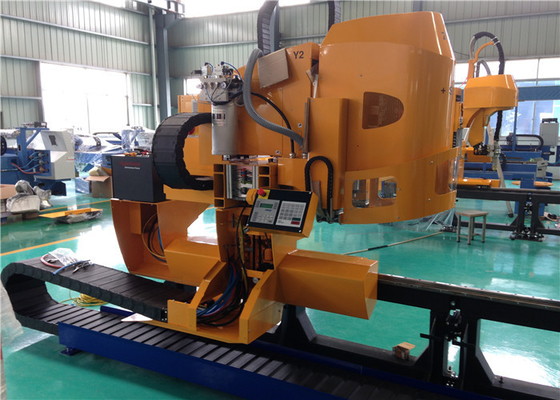

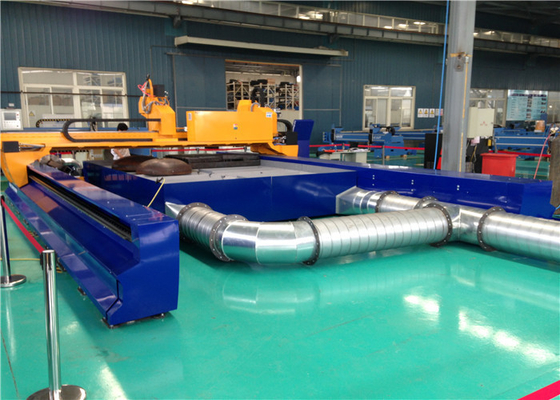

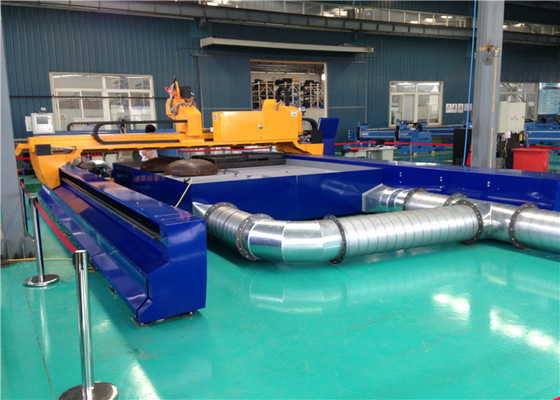

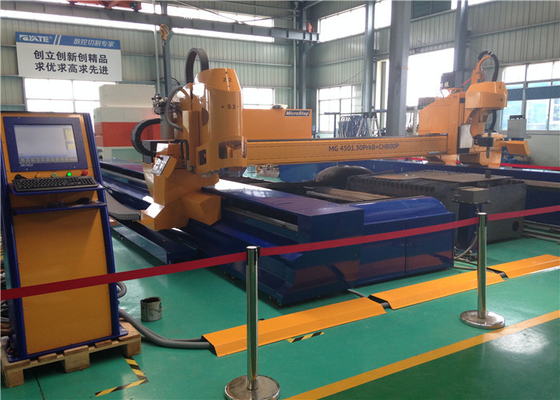

Tagliatrice di smussatura rotatoria del plasma di CNC
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | tagliatrice elettrica,strumenti per il taglio di metalli dello strato |
||
|---|---|---|---|

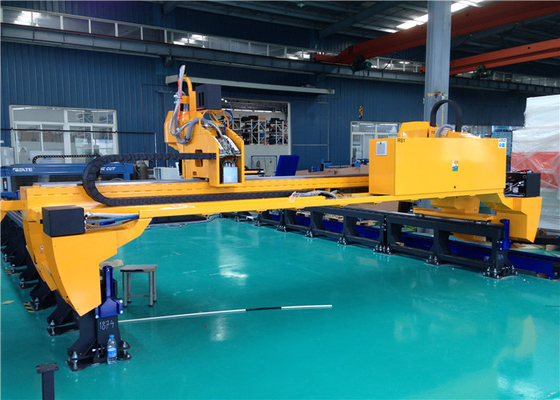

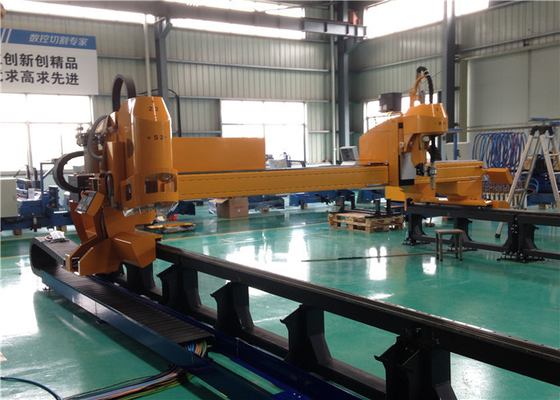

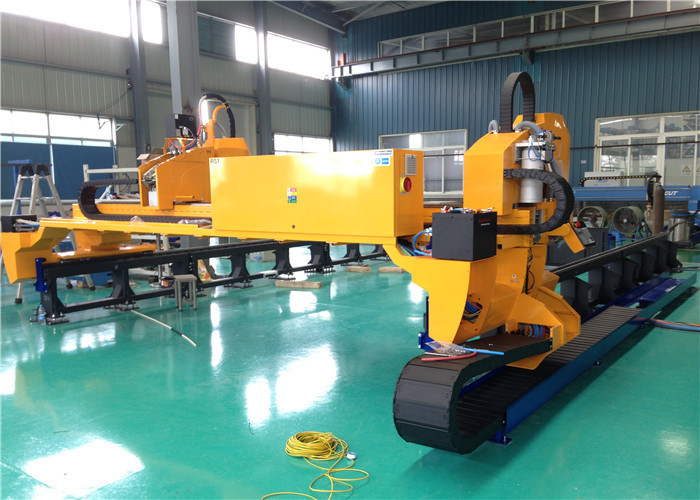

Fascio automatico della Quadrato-Metropolitana del doppio della tagliatrice del plasma di CNC per la smussatura orbitale del plasma
1.Description
Macchina di smussatura rotatoria utilizzata in plasma orbitale che smussa sulla lamiera di acciaio, sia per acciaio dolce che acciaio inossidabile. Il regolatore di CNC ed il sistema di azionamento elettrico completato, software di incastramento provengono dall'Italia. Il cavalletto a macchina e lo scrittorio dell'operazione sono progettati da HERMMAN italiano e sono fatti in Cina.

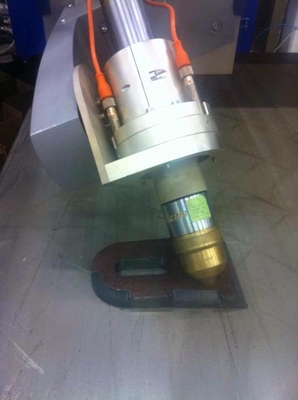

2. Dispositivo di smussatura rotatorio di Z32 FLORENZ con l'oscillazione di armi del robot: Moti del servo di A+B.
| NO. | Nome degli oggetti | Descrizioni | Origine | Qty. |
| 1 | Servomotori di CA dell'oscillazione del braccio del robot |
a) il servo motore armonico di CA 100W per il robot arma rotatorio.
|
Il Giappone | 2sets |
| 2 | Dispositivo meccanico rotatorio del braccio del robot |
a) Doppi dispositivo dell'oscillazione & struttura eccentrici del braccio della lega di alluminio. b) Copertura del metallo del rivestimento della polvere. c) supporto della torcia di Auto-risistemazione con il dispositivo antiurto. |
L'Italia | 1set |
(1). Servomotore & driver di CA sui moti assiali di X-Y-Z:
| NO. | Nome degli oggetti | Descrizioni | Origine | Qty. |
| 1 | Moto longitudinale di asse di X-U |
a) Servomotore di CA di alta coppia di torsione 1700W/7.7 nanometro con il freno. b) Interfaccia di comunicazione in tempo reale del bus. |
L'Italia | 2sets |
| 2 | Moti trasversali & di sollevamenti di asse di Y-Z |
|
L'Italia | 2sets |
(2) regolatore di CNC di Z32 FLORENZ:
| NO. | Nome degli oggetti | Descrizioni | Origine | Qty. |
| 1 | Computer del PC |
|
L'Italia | 1set |
| 2 | Regolatore di CNC |
|
L'Italia | 1set |
(3) software di incastramento Z32: dimostrazione di taglio 3D & parametri & orientamento della regolazione:
| NO. | Nome degli oggetti | Descrizioni | Origine | Qty. |
| 1 | Software di smussatura di incastramento |
|
L'Italia | 1set |
| 2 | Base di dati di smussatura |
b) Base di dati della compensazione di angolo di smussatura. |
L'Italia | 1set |
PARTI 3.B
Specificazione & configurazioni della tagliatrice di CNC
(1). Configurazione a macchina:
| Cavalletto a macchina |
La doppia struttura del fascio della quadrato-metropolitana è progettato in Italia e fatto in Cina. |

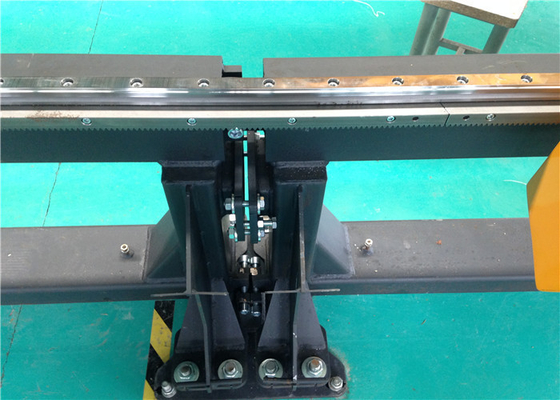

| Ferrovia & scaffale d'acciaio | Cinese 43KG/M |
| Portata d'acciaio della ferrovia | 4000mm |
| Lunghezza d'acciaio della ferrovia | lati 18m*2 |
| Macchina sui moti longitudinali di asse di X-U |
Azionamento di CA dei doppio lati dell'italiano servo 1700W*2sets italiano |
| Macchina sui moti trasversali dell'asse y |
Servo azionamento italiano di CA 750W*1set italiano |
| Macchina sui moti di sollevamento di asse di Z |
Servo azionamento italiano di CA 750W*1set italiano |
| Riduttore assiale dell'ingranaggio di X-U-Y-Z |
NEUGART tedesco 2+1+1sets |
| Scrittorio di operazione + pannello del touch screen |
Progettazione indipendente & touch screen Italiano Hermann |
| regolatore di smussatura rotatorio di CNC 3D |
FLORENZ italiano Z32 integrato Regolatore 1set di CNC |
| Controllo elettrico & servo sistema |
Tedesco SIEMENS & D.ELECTRON italiano 1set |
| Alimentazione fine & torcia del plasma |
Gli Stati Uniti HPR260xd con controllo di gas automatico 1set |
| Motore della torcia a plasma di CNC |
Piatto di alluminio + cursore lineare del cuscinetto Cinese YDT-Z/F 1set |
| Sollevatore della torcia a plasma di CNC |
Barretta della vite + servomotore di CA D.ELECTRON italiano 1set |
| Dispositivo dell'oscillazione del braccio del robot: Moti assiali di A+B |
Servo motore armonico giapponese di CA 100W* 2sets |
| Dispositivo meccanico dell'oscillazione del braccio del robot | HERMANN italiano 1set |
| Sistema meccanico di moto trasversale |
Ingranaggio di precisione/scaffale & ferrovia di guida lineare con il cursore del cuscinetto TAIWAN HIWIN 1set |

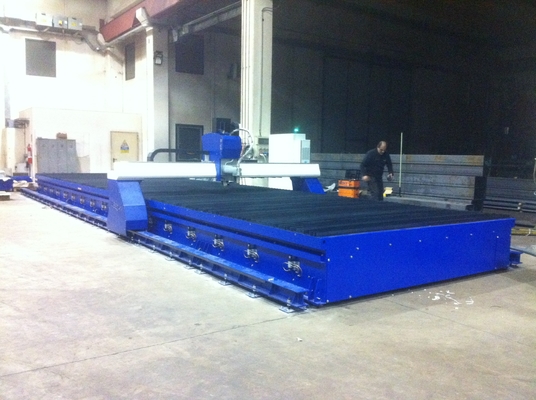

| La tavola di taglio è fatta dal cliente ed il disegno proviene dal cinese YATAI, dovrebbe essere aderito al sistema d'estrazione del vapore. | |
| Il fondamento a macchina è composto di acciaio del fascio di H e pronto dal cliente, il disegno proviene dalla fabbrica di YATAI. | |
(2) funzioni a macchina:
| Software di incastramento per smussare | LIBELLULA italiano 1set Smussatura Tagliato |
| Base di dati di smussatura di taglio | L'Italia 1set |
| Servo regolatore di altezza della torcia di tensione di arco di CA | L'Italia 1set |
| Dispositivo antiurto della torcia a plasma | La Cina 1set |
| Dispositivo limitato elettrico & meccanico di moto di asse di X-U-Y: | 4+4 unità |
| Dispositivo di stabilità di potere | Cinese 5000VA 1set |
| Pulitore della polvere per il fronte d'acciaio della ferrovia | La Cina 1set |
(3). Caratteristiche tecniche a macchina:
| Efficace larghezza di taglio | ≤ 3,100mm |
| Efficace lunghezza di taglio | ≤ 16,000mm |
| Velocità in ozio a macchina | 0-50m/min |
| Materiale di taglio del plasma | Acciaio dolce & acciaio inossidabile |
| Spessore penetrante del plasma | Riferisca al modello di potere del plasma |
| Spessore di taglio di bordo del plasma | Riferisca al modello di potere del plasma |
| Distanza up/down della torcia a plasma | ≤280mm |
| Controllo di altezza della torcia a plasma | Controllo della torcia di tensione di arco |
| Angolo di smussatura massimo | grado ±45 |
| Velocità massima dell'oscillazione | 3000mm/min |
| Errore minimo di angolo | grado ±1.5 |
| Errore del bordo tronco minuto | ±1.0mm |
| Norma a macchina di precisione |
Accordo con il cinese JB/T5102-1999 standard |
| Precisione di verticale della torcia a plasma | ±0.3mm |
| Precisione d'inseguimento della torcia a plasma | ±0.5mm |
|
Lunghezza laterale: 1000*1000 Velocità del Beeline: 500-800mm/min |
 |
| Punto dell'errore dell'intersezione | ±0.5mm |
| Errore del Beeline | ±0.3mm |
| Errore circolare di grado | ±0.5mm |
| Errore diagonale | ±0.5mm |
| Errore di selezione di velocità | ±0.5% |
| Rugosità di taglio | Ra≤12.5μm |
| Errore d'acciaio principale del beeline del lato della ferrovia | 2.0mm/10000mm |
| Errore di aiuto del beeline del lato della ferrovia | 2.0mm/10000mm |
| Precisione principale di orizzontale del fronte della ferrovia | ±0.1mm/1000mm |
| Errore orizzontale fra la ferrovia principale & di aiuto | ≤2.0mm |
(4). Condizione di lavoro a macchina:
| Temperatura di lavoro | -10℃~+40℃ |
| Umidità relativa | ≤95% senza condensazione |
| Ambiente | Ventilazione e nessuna scossa |
| Alimentazione elettrica del sistema di CNC | CA 1-Phase/220V±10V |
| Alimentazione elettrica di potere del plasma | CA 3-Phase/380V±10V |
| Frequenza industriale | 50/60Hz |
| Capacità a macchina dell'input | ≤5Kw |
| Potenza installata del plasma | ≤80Kw |
| Specie del gas del plasma | Aria/ossigeno/azoto della compressa così via |
| Requisiti di fonte del gas del plasma | Aria congelata & asciutta con un filtro da 3 livelli senza petrolio & acqua |
| Flusso del gas del plasma | Pressione: 1Mpa, flusso: 0.8m3/min |
elenco dei pezzi principale 4.Machine:
| Oggetti | Marca/origine | Qty. | Immagine |
| Regolatore di CNC per smussare 3D |
Italiano Z32 FLORENZ |
1 | |
| Touch screen e scrittorio di operazione | Progettazione & cinese italiani fatti | 1 | |
| Potere fine & torcia del plasma | Gli Stati Uniti HYPERTHERM HPR260xd | 1set | |
| Dispositivo meccanico dell'oscillazione di asse del braccio 2 del robot | Italiano Hermann | 1set | |
| Software di incastramento per la smussatura |
LIBELLULA italiano versione Smussatura tagliata |
1 | |
| Servo driver trasversale | D.ELECTRON italiano | 1sets | |
| Servo driver longitudinale | 2sets | ||
| Torcia che solleva servo driver | 1sets | ||
| Servomotore trasversale | D.ELECTRON italiano | 1*750W | |
| Servomotore longitudinale | 2*1700W | ||
| Torcia che solleva servomotore | 1*750W | ||
| Servomotore armonico rotatorio del braccio del robot | Marca giapponese | 2*100W | |
| Riduttore trasversale dell'ingranaggio | NEUGART tedesco | 1 | |
| Riduttore longitudinale dell'ingranaggio | 2 | ||
| Riduttore dell'apparecchio di sollevamento della torcia | 1 | ||
| Moto meccanico trasversale |
Ferrovia lineare con il cursore TAIWAN HIWIN |
1 | |
| Ferrovia & scaffale longitudinali | Cinese 43KG | 18M |
|
PARTI 5.C
- Altre opzioni per i clienti

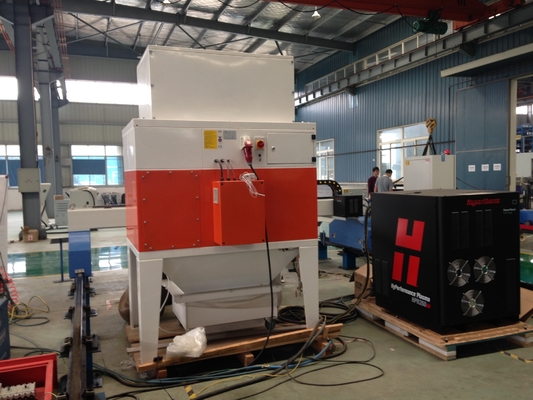

- Il sistema d'estrazione della polvere & del fumo sta funzionando con la tagliatrice, è preparato dal cliente alla fabbrica nel Cile.
- Lo stoccaggio del compressore d'aria/gas/essiccatore congelato è preparato dal cliente alla fabbrica nel Cile.
