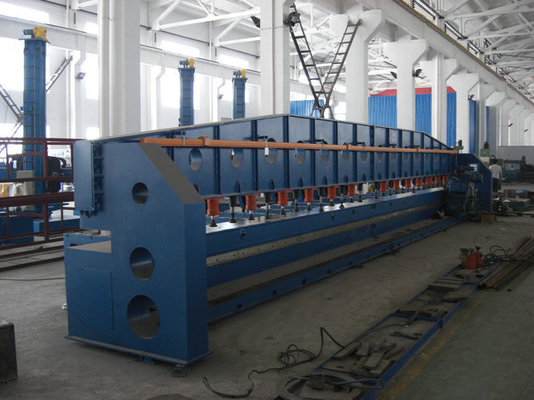

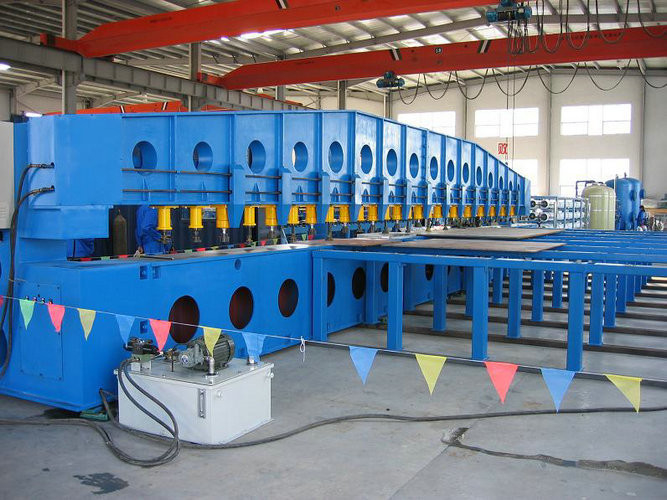

Fresatrice ad alta velocità del bordo di XBJ 12M per la smussatura del piatto d'acciaio

Fresatrice ad alta velocità del bordo di XBJ 12M per la smussatura del piatto d'acciaio

Dettaglio rapido:

Questa fresatrice del bordo di serie è la macchina popolare ed avanzata, che invece della piallatrice. È ampiamente usata nella fabbricazione dell'attrezzatura, quali le industrie di pressione, della caldaia, della costruzione navale, di energia elettrica, del prodotto chimico e del macchinario. il bordo diritto della lamiera sottile prima saldare, lavorare, della smussatura e della scanalatura di U, particolarmente qualità del prodotto migliore per la saldatura della saldatura automatica, migliora l'efficienza, riduce il consumo, riduce l'intensità di lavoro, ecc., è l'attrezzatura di elaborazione avanzata che invece della piallatrice del bordo.

Descrizione:

La testa di macinazione setted sul carrello e davanti alla testa di fresatura installata con il cursore trasversale ed all'angolo che regola l'unità. Dopo ha riparato il piatto, il cursore trasversale regolando la posizione fra la testa di fresatura ed il piatto, nel frattempo può regolando l'angolo che regola l'unità e la testa di fresatura può essere regolata nell'ordine di 0-45°, che può rispondere all'esigenza smussata differente. Nel macinare, il giro capo di fresatura in un'alta velocità e macinare il piatto tramite la fresa. Velocità di fresatura del carrello che regola VFD nell'ordine di 0.1-1m/min, muoventesi uniformemente. Per migliorare la produttività lavorativa, il carrello progettato con il motore di ritorno rapido, ritorno rapido si accelera a 5m/min.

Applicazioni:

Le forme differenti del trattamento delle scatole della fresatrice di piatto, quale la lamiera sottile prima saldare, del diritto-bordo lavorante, della smussatura, della scanalatura di X, di Y, di U, ecc., per la saldatura con la qualità del prodotto e l'efficienza migliori del lavoro, riducono il consumo di energia, riducono l'intensità di lavoro, ecc., è l'attrezzatura di elaborazione avanzata ultima scanalatura.

Specifiche:

Se non vedete nulla che abbini i vostri requisiti vogliate ci contattano per discutere i vostri bisogni più ulteriormente.

Vantaggio competitivo:

1. La ferrovia del acciaio al carbonio di alta qualità di uso del letto del tornio, saldata insieme alla macchina dopo la macinazione e poi lavorando, che con buon Usura-resistere alla prestazione e è deformazione dura.

2. letto del tornio, pannelli di parete e fascio di pressione saldato dal piatto di alta qualità, facendo uso della struttura a forma di scatola. Tutte le saldature secondo le specifiche che saldano, dopo che le parti di saldatura devono essere temprate per eliminare lo sforzo della saldatura. La ferrovia del letto del tornio è 45 # pezzi fucinati d'acciaio, indurimento ad alta frequenza elaborato, durezza HRC45 ~ 50, smontabile ed il letto riparato con i bulloni e la caviglia per manutenzione facile.

3. La deformazione elastica normale del fascio su elastico 8-20mm, rilascio del cilindro dopo la risistemazione è una situazione normale.

4. Il carrello della scatola di viaggio ha guidato da un motore di alimentazione e dal motore di ritorno rapido. La scatola di viaggio installa con riduce l'unità, una estende l'ingranaggio abbinato sulla ferrovia, avvia il motore che può muovere il carrello come velocità di fresatura. La velocità di alimentazione è variabile, la velocità veloce può fino a 1m/min, viaggiare liscio, con alta efficienza di fresatura. Il viaggio inoltre installa con il motore di ritorno rapido, la velocità di ritorno rapido è 5m/min, frizione di A per controllare il lavoro.

5. Il cursore trasversale installato sul contenitore di carrello, sollevamento servocomandato, riscalda e spinge il riduttore, vite guidata fa scorrere giù. Anteriore e posteriore la direzione manualmente regolabile, dall'alto al basso e anteriore e posteriore la direzione del Vice-regolamento è usata alla ferrovia di guida. Operazione facile regolare ed affidabile di regolazione trasversale del cursore,

6. Inclini il meccanismo di regolazione montato sulla sospensione delle agenzie regolarici su un pattino, pattinante giù con l'ascensore. L'unità pricipalmente da un ingranaggio a vite a forma di ventaglio e da una componente del verme, adeguamento manuale. La testa collegata all'ingranaggio a vite del fan da un piatto di transizione, il meccanismo di regolazione di angolo permette l'angolo del ° della testa 0-45 con l'adeguamento orizzontale. Soddisfaccia le esigenze della scanalatura.

7. Il sistema di controllo idraulico installa l'interno del letto del lethe, la metà inferiore del controllo idraulico è il contenitore di olio, metà superiore installa con gli elementi idraulici, stazione di servizio e motore, petrolio idraulico ecc. tramite il tubo flessibile di pressione di altezza ad ogni modo dell'olio e cilindro.
