Macchina di smussatura dello scorrevole del tubo orizzontale del piatto, fresatrice del bordo
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | taglio del tubo e macchina di smussatura,macchina piegatubi del tubo idraulico |
||
|---|---|---|---|

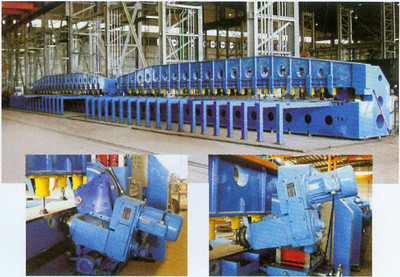

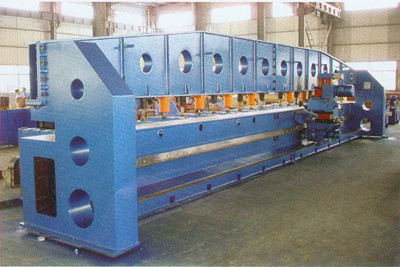

Macchina di smussatura dello scorrevole del tubo orizzontale del piatto, fresatrice del bordo
XBJ12 tipo fresatrice
Tipo della scanalatura: K, tipo di U
Tipo di fresatura: su o giù di
1, le caratteristiche di prestazione:
Il tipo fresatrice di XBJ è ampiamente usato nei contenitori a pressione, in caldaie, nella costruzione navale, nella energia elettrica e nell'industria chimica ecc. Possiamo scanalatura smussata ed a forma di U diritta d'acciaio lavorante del bordo. Nello studio del prodotto è diventato in base ai simili prodotti sviluppati con l'attrezzatura più avanzata, rispetto ad altri simili prodotti presentano i seguenti vantaggi:
- Ferrovia dopo il responsabile ecc di tecnologia della trasformazione della molatura, dell'estinzione, poi fissa insieme il bullone e le caviglie.
- La ferrovia d'attaccatura è sistemata congiuntamente alla base, che l'ordinario che appende notevolmente migliora la stabilità e riduce la vibrazione durante il fenomeno del lavoro
- Il meccanismo di alimentazione del dispositivo: Il cicloide e l'invertitore vanno in automobile la trasmissione per controllare la velocità di fresatura e dell'operazione. Il suo metodo di controllo di velocità facendo uso di frequenza importata di CA. Può controllare la velocità del pezzo in lavorazione; quando il bisogno della testa di potere un ritorno rapido, determinerà gli insiemi di parametro il massimo che potete, ritorno di macinazione dopo che la velocità massima può raggiungere 2000mm/min, notevolmente migliorare efficienza di produzione.
- Ad entrambe l'estremità dell'attrezzatura, ha tipo C, può macinando lungamente
- pezzi in lavorazione. L'allineamento dell'attrezzatura facendo uso dei collettori ad anello ha appeso, sicuro e bello, facile muoversi.
2, componenti dell'attrezzatura
il letto adotta la struttura della struttura d'acciaio, progettazione avanzata, struttura solida, buona rigidità, piccola deformazione, regolare. L'efficace colpo è più di 9M del letto, progettato come due parti, l'elaborazione facile e trasporto.
Ferrovia di guida facendo uso di 45 di alta qualità # l'acciaio, progettato inizialmente e poi formandosi con il corpo del letto per collegarsi insieme ed avere un altro l'elaborazione globale, resistenza all'usura della ferrovia di guida una buona, post-utilizzazione a lungo termine non sarà deformato.
La colonna riparata sul piatto orizzontale dello scorrevole. Il piatto orizzontale dello scorrevole può funzionare a sinistra e radrizzare sulle rotaie del letto. Il piatto verticale dello scorrevole riparato sulla colonna, può funzionare su e giù .so che la testa di fresatura può movimento di libertà.
Piatto di sollevamento fisso scatola del fuso accanto alla colonna che può alzare ed abbassare. Fuso con comando a motore di CA. La scatola del fuso può essere ° inclinato 0-45 con l'orizzontale. La taglierina montata sull'estremità del fuso, secondo gli stati differenti di fresatura cambia gli strumenti differenti.
Alimenti la scatola installata sotto il grembiule, premi il motore di alimentazione per determinare le grandi velocità di fresatura del grembiule da 100-1000mm/min, voi può scegliere la migliore velocità commovente. Potere capo di macinazione: 7.5KW, gamma di velocità stepless di conversione di frequenza, stabilità di velocità, alta precisione.
3, parametri tecnici:
- Efficace lunghezza del piatto: 6000/9000/12000mm
- Spessore del piatto: 6-50mm
- Profondità massima di una fresatura smussata (ipotenusa): 12mm.
- Angolo di fresatura: 0-45 °
- Il numero dei cilindri: 8/11/15
- Testa di macinazione: 1 insieme
- Modello della testa di potere di fresatura: Tipo di TX-32A (fatto nello speciale di Taiwang).
- Potere del motore della testa di potere di fresatura: 5.5KW, velocità 1440rpm;
- Velocità di rotazione del mandrino: 110-1100rpm.
- Movimento telescopico del fuso: 60mm.
- Velocità di macinazione del lavoro: 100-1000mm/min.
- Velocità di viaggio: 2000mm/min
- Potere di lavoro del motore: 3 CHILOWATT.
- Velocità veloce di rewind e di andata: 2000mm/min
- Potere del motore del circuito idraulico: 5,5 CHILOWATT.
4, informazioni tecniche:
- l'insieme di tutto delle istruzioni operative: disegni schematici elettrici, disegni schematici idraulici, disegni schematici di macinazione inclusi.
- Manuale circa la testa di fresatura.
- il convertitore di frequenza facendo uso del manuale.
- certificato, imballante una singola copia.
5, assicurazione di qualità e servizio:
- L'elaborazione e la produzione di attrezzature sono norme nazionali pertinenti applicabili e norme di impresa.
- Il prodotto manifatturiero per soddisfare le richieste tecniche elencate nelle istruzioni e nei parametri e per assicurare sicuro ed affidabile.
- Garanzia dell'attrezzatura per un anno, durante il periodo di garanzia dovuto l'operazione impropria causata dall'non errore, la società responsabile della garanzia o la sostituzione.
