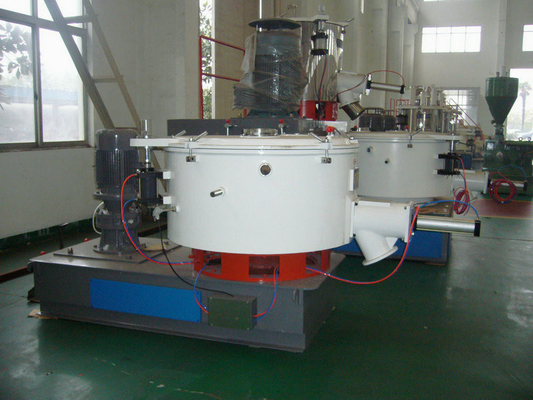

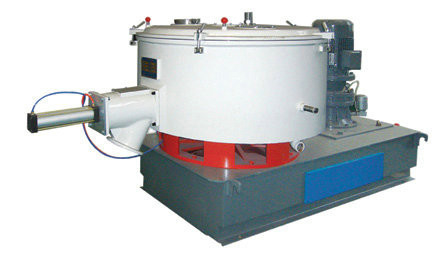

1000L 7.5Kw che raffredda i miscelatori ad alta velocità con il riduttore a spirale degli ingranaggi conici

Descrizione:

1. Il barilotto interno del riscaldamento & il miscelatore di raffreddamento sono fatti di acciaio inossidabile; il baiTel esterno del miscelatore del riscaldamento è inoltre in acciaio inossidabile, può resistere alla corruzione del DOP e c'è un secchio d'aggiunta materiale dell'acciaio inossidabile di ¢550mm sulla copertura del vaso.

2. Il miscelatore di raffreddamento è fornito del trasporto – tipo lame del palo.

3. Dispositivo elettrico di battitura: fornito di dispositivo tesing della temperatura & caldo accusi la tavola.

4. Il rullo principale è sigillato in 88888

5. il visualizzatore digitale (fatto a Changzhou)

6. Appaltatore di Siemens

7. l'apertura & lo scarico materiale della copertura adotta il sistema liquido del controllo della pressione.

8. decompressione che avvia dispositivo: Decomprimerà la pressione quando avviamo la macchina, del electirc può proteggere la rete elettrica.

9. Pc elettrico standard della scatola 1; unità del bandrail 1 dei balaustri,

Applicazioni:

Questa macchina è ampiamente usata in miscelazione, nell'essiccazione e nella coloritura di plastica tutti i tipi resina quali il PVC, i pp, il PE, ecc. Può raffreddare rapidamente il materiale e cancellare il gas del resto dopo che mescolanza calda per rendere il materiale più facile a stoccaggio ed alla spedizione.

Specifiche:

I. Nome: Miscelatore di raffreddamento orizzontale

Modello: SHL-W1000

1) carro armato mescolantesi

Capacità totale del A.: 1000L, efficace volume: 600L

Forma del B.: cilindrico orizzontale, struttura di doppio strato, può essere raffreddato dall'acqua

C. dentro il barilotto: fatto da SUS304, δ = 6mm, trattamento interno di lucidatura della superficie 200#

Costola di sostegno del barilotto del D.: fatto da Q235-A, δ = 16mm

Flangia del fronte dell'estremità del barilotto del E.: fatto da Q235-A, δ = 16mm, inwall dell'acciaio inossidabile di 6mm, 200 # trattamento lucidato

Ente esterno del barilotto del F.: fatto da Q235, δ = 5mm

2) mescolare pagaia

Materiale del A.: fatto da SUS304, δ = 10mm, 4 gruppi (8 pc), 200 # trattamento di lucidatura

Velocità di rotazione del B. di mescolatura dell'ala: 128r/min

Struttura del C. di mescolatura dell'ala: composto di quattro gruppi di lame positive e negative.

i materiali si muovono avanti e indietro nell'ambito dell'effetto della lama positiva e negativa per raggiungere la miscelazione uniforme

3) parte della trasmissione

Materiale del fuso del A.: la parte che contatta con i materiali è fatta di SUS304 e dei 45 rimanenti.

Struttura del B.: la mescolatura della pagaia è fissa sul fuso dai bulloni

4) Barrelhead

Materiale del A.: fatto da SUS304, δ = 6mm, trattamento interno di lucidatura della superficie 200#

Sigillamento del B.: le parti di sigillamento del barrelhead adottano la guarnizione bianca della gomma espansa

Il C. il barrelhead è fornito di un porto dell'alimentazione, del porto di scarico, del porto di accesso, ecc.

Modo di apertura del D.: pneumatico, ° 60

5) dispositivo del porto di scarico

Materiale del A.: SUS304, trattamento interno di lucidatura della superficie 200#

Struttura del B.: Valvola a farfalla pneumatica DN200

Materiale pneumatico della ventola della farfalla del C.: SUS304

6) riduttore & motore

Tipo del riduttore del A.: riduttore a spirale degli ingranaggi conici

Potere del motore del B.: 7.5Kw

7) parte della guarnizione dell'asse

Imballaggio del A. PTFE + tenuta a labirinto intrecciati fibra

L'aria del B. è fornita dall'anello con sigillo del labirinto al carro armato di miscelazione. Questa progettazione è di escludere la possibilità dei prodotti che prendparteono alla guarnizione dell'asse.

8) strumentazione elettrica

Il A. gli elementi elettrici principali adotta Siemens (Suzhou)

Il B. il controllo host utilizza il relè di tempo

Il C. il gabinetto elettrico usa la struttura antipolvere semplice

9) dispositivo di sicurezza

Il coperchio del A. del porto di accesso dell'ospite è fornito di un commutatore del contatto. La progettazione della sicurezza assicura che l'ala di mescolatura possa girare, dopo che il coperchio è fuori dallo stato.

Vantaggio competitivo:

operazione 1.Convenient
2.Safe ed alta efficienza affidabile e
consumo di energia 3.Low
9001:2000 4.ISO
