La piattaforma di produzione universale di TDR -50 permette ad ogni utente di perforare con i seguenti metodi, con i diametri del pozzo trivellato di ″ 3,5 - 47 profondità della perforazione e del ″ fino ad un massimo di 1 200m.

●Rotary-perforazione con la circolazione diretta

●Rotary-perforazione con la circolazione inversa

carotaggio di ●Percussion (detorsolamento della ram)

carotaggio del ●Wire-line

Perforazione del martello del ●Down--Foro

perforazione di ●Free-caduta

perforazione di deviazione di ●Direction

L'impianto di perforazione dei servies di TDR può essere uso per olio basso ed il gas, il drenaggio di metano del bacino carbonifero, il geothermy, il explotation della miniera e l'applicazione del pozzo dell'acqua profonda del grande diametro, anche possono essere uso per le emanazioni di gas della miniera di carbone e giù il foro del salvataggio.

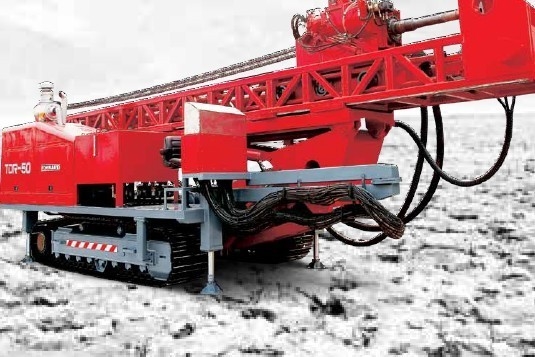

In pieno impianto di perforazione di trapano superiore multifunzionale idraulico dell'azionamento TDR-50

Specifiche dettagliate

1. Unisca il motore

Motore diesel, 6 cilindri, in linea, 2 valvole, turbo intercooled; Testate di cilindro separate, blocchetto della struttura; Facendo uso di tecnologia ad alta pressione meccanica dell'iniezione per il sistema di alimentazione.

L'albero a gomito del motore diesel fornisce il potere per la pompa idraulica tramite l'accoppiatore flessibile (fatto da KTR in Germania).

Motore diesel del modello WD10G330E211

Alimenti 330 HP (243 chilowatt) @ 2200 giri/min.

Max.torque Nm@ 1250 1500 giri/min.

Spostamento 9,726 L

Consumo di combustibile minimo 210g/kw h

2. Circuito idraulico

Quattro pompe idrauliche, tre pompe a pistone ed una di spostamento variabile hanno riparato lo spostamento

le pompe idrauliche, tutte forniscono insieme il potere per l'impianto di perforazione. Il circuito idraulico è un circuito aperto con l'unità di filtraggio proporzionale della valvola di regolazione e completamente del circuito. L'elemento filtrante può essere sostituito.

La dissipazione di calore di idraulico proviene dal raffreddamento ad aria forzata. La pompa a pistone di spostamento variabile e la valvola di regolazione proporzionale del sistema girante e d'alimentazione sono a progettata a carico sensibile,

quali comandi il flusso della pompa come richiesto. Tutti i rami idraulici sono protetti dalla valvola di troppopieno.

3. Intelaiature di base della gru ed inclinazione dell'albero

L'intelaiatura di base della gru è fatta dal tubo d'acciaio quadrato pesante, entrambi i anteriore e posteriore cilindri è collegata con il montaggio del trapano. Ci sono dispositivi di bloccaggio sia a caricamento che viaggiano posizione. Ogni intelaiatura di base della gru ha potuto posizionare da sè.

Il cilindro dell'albero ha estremità dell'amplificatore, in grado di ridurre la scossa quando va su e giù e la rende più stabile. La valvola di regolazione ha potuto cambiare la velocità come stata necessaria.

4. Pannello di controllo

il pannello dell'Arco-oscillazione situato alla parte di sinistra e possono ritirare sotto l'albero quando trasporta.

Il pannello di controllo consiste tutta la posizione della perforatrice e dell'apparato. Il bordo del un poco consiste: acqua termometro, tachimetro, manometro dell'olio, manometro del sistema girante, pressione

calibro del sistema d'alimentazione, manometro del sistema di perforazione, pressione della perforazione, pressione

della pompa di aiuto ecc.

5. Incastrare albero

Incastrare l'albero fornisce molto più lunghezza della corsa ed altezza per la testa del trapano e

accorcia la lunghezza della macchina della conduttura in trasporto. Il cilindro scorrevole aiuta l'albero

con la lunghezza della corsa fino a 3,65 m. e la fa saldamente contattare la terra, di conseguenza,

minimizza la forza del montaggio del trapano.

Completamente in espansione: 62 piedi (m) 18,9

Completamente ritirato: 39,4 piedi (12 m)

6. Sistema d'alimentazione

La testa di azionamento superiore è determinata dal cilindro idraulico e dalla catena. Quando sta aumentando, l'estremità superiore di

l'albero potrebbe esteso al rapporto del 1:2, la lunghezza massima dell'unità capa è di circa 46 piedi (14.02m)

La capacità di tir indietroare la forza 110 230 lbf (50 000Kg)

La capacità di tira giù la forza 26 455 lbf (12 000Kg)

Il massimo tira giù la velocità 80m/min

Colpo dello slittamento 3.65m dell'albero

7. Sistema di sicurezza

Il circuito idraulico dell'albero è fornito di valvola idraulica della sicurezza, quando qualcosa va male

con il circuito idraulico e la rotazione l'unità sta perforando giù fuori controllo, la sicurezza idraulica

la valvola chiuderà l'unità a chiave capa, così la ferma dalla perforazione giù ed evita un incidente.

8. Valvola d'Alimentazione del Trapano-Su

L'operatore potrebbe controllare esattamente la pressione tramite il trapano-su lentamente d'alimentazione.

9. Testa di azionamento superiore

Vestiti superiori della testa di azionamento per lo scalpello a rulli, il martello di DTH, il pezzo dell'aneto di PDC e lo scalpello a diamanti che si incontra

la richiesta speciale di gira la velocità e la coppia di torsione durante il lavoro. Il cambio di 4 spostamenti facendo uso dell'ingranaggio cilindrico

guidi, lubrificazione di bagno d'olio. Il motore ed il cambio idraulici hanno potuto provvedere a molto ad alta velocità

e coppia di torsione da essere regolato.

L'angolo di gira l'unità potrebbe essere regolato come stato necessario, varia da 0º (verticale)--90º.

Diametro interno dell'asse del centro del rubinetto: 76,2 millimetri

11. Chiave di potere

Le tenaglie sono progettate e fabbricate secondo la norma SY/T5074 e spec. 7K„ la specificazione di api per la perforazione e l'attrezzatura d'assistenza buona„.

La dimensione ha suonato l'accoppiamento del ″ di 3 1/2 - un corpo di 8 ″

Max.Torque 100 000 nanometro

Giri/min. di velocità di rotazione 2,7 – 40

12. Montaggio: Cingolo, telaio dell'escavatore

La velocità di Max.Moving è 3 km/ora.

13. Asta del fiocco

Azionamento e controllo idraulici, supporto rotatorio 180º. Capacità di carico 7 605 lbf (3 450 chilogrammi).

14. Sottomarino di galleggiamento

Il sottomarino di galleggiamento permette affinchè il giunto si muova alla gamma 3 di ″ (76,2 millimetri).

15. Argano

L'argano guidato dal motore idraulico posizionato dietro l'albero, usando per gli strumenti di perforazione di sollevamento, quali i coni retinici, tubo dell'intelaiatura, tagliente ed asta pesante, funzionamento ecc. dell'argano è indipendente dall'altra funzione della perforazione.

Capacità della corda dell'argano 50 m.

Ruota vuota che tira forza 3450 chilogrammi

Velocità vuota 60 m/min della ruota

cavo d'acciaio 13 millimetri, 35 m.

16. Linea argano

L'impianto di perforazione inoltre è fornito della linea argano, usando per il carotaggio e l'altro campo della perforazione.

Capacità di sollevamento massima: 1,5 tonnellate. (Tamburo nudo)

Diametro del filo di acciaio: 6mm

Capacità della corda: 1500m

La velocità di sollevamento del singolo cavo è 0-280m/min, è regolabile stepless ed usato per ascensore ed il supporto che individuano i dispositivi.

17. Pompa della schiuma

La pompa della schiuma è guidata dalla pompa a pistone di reciproco idraulico, orizzontale, triplex, a semplice effetto.

Spostamento massimo 75 l/min

Mpa massimo di pressione 6

18. Lubrificatore dello strumento

Lubrificatore dello strumento che lubrifica lo strumento del trapano per il martello di DTH.

Flusso dell'olio lubrificante: 0-12 l/h

stoccaggio: 8 L

19. Sistema elettrico

Il generatore e la pastella guidati dal motore diesel complessivamente forniscono la corrente continua 24V. Tutti i cavi sono protetti dalla linea della guarnizione. Ancora, tutti i circuiti sono forniti del messo in cortocircuito di.

CC del generatore 24 V

I paralleli delle batterie della batteria 2 si sono collegati con 12 V

Proiettore capo dell'alogeno della lampada 4
