Macchina imballatrice del blocchetto del dispositivo del trasportatore del piatto del lato di AAC per i pannelli concreti aerati sterilizzati nell'autoclave

AAC parteggiano macchina del pannello della macchina imballatrice/AAC del blocchetto del dispositivo/AAC del trasportatore del piatto

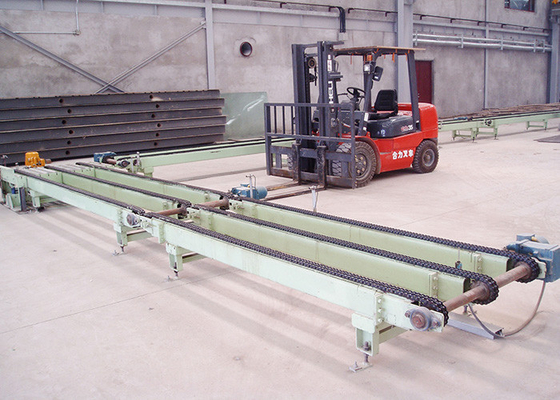

Il trasportatore a rulli laterale del piatto è una componente del dispositivo laterale del trasportatore del piatto

1. Funzione:

Il trasportatore a rulli laterale del piatto è un trasportatore a rulli speciale che funziona automaticamente nel corso del taglio senza bisogno di spinta manuale.

2. Caratteristiche tecniche

a) La lunghezza ed il numero degli insiemi del trasportatore a rulli è determinata tramite il processo tecnologico.

b) Guidi il trasportatore a rulli (vedi la fig. 1):
dimensioni globali dei.Maximum:
1230 millimetri (lunghezza) di × 400 millimetri (larghezza) di × 500 millimetro (altezza)
ii. Massachussets: 128,6 chilogrammi
III. Tipo del riduttore di velocità dell'ingranaggio del cicloidale-perno: BWD10-43-0.25 (potere del motore: 0,25 chilowatt), determinano il rapporto: i=0.43
dispositivo di venipunzione. Velocità della ruota del trasportatore: 34 giri/min.

c) Unità determinata del trasportatore (vedi la fig. 2)
dimensioni globali dei.Maximum:
955 millimetri (lunghezza) di × 400 millimetri (larghezza) di × 500 millimetro (altezza)
ii. Massachussets: 87,5 chilogrammi

3. Struttura

a) La linea di trasmissione del trasportatore a rulli è composta di diversità dei trasportatori a rulli (caduta degli insiemi del trasportatore a rulli in due gruppi: unità di azionamento ed unità determinate). Nel corso dell'assemblea, guidi e le unità determinate dovrebbero essere posizionate alternatamente.

b) Il trasportatore a rulli dell'azionamento è composto di telaio, di albero motore, di ruota del trasportatore i cuscinetti, di sedili del cuscinetto, di accoppiamento e di riduttore di velocità dell'ingranaggio del cicloidale-perno.
La struttura è una struttura saldata fatta dei profilati e dei piatti d'acciaio.

c) Il trasportatore guidato è composto di telaio, di albero motore, di ruota del trasportatore, di cuscinetti e di sedili del cuscinetto.
La struttura è inoltre una struttura saldata fatta dei profilati e dei piatti d'acciaio.

4. Operazione

Il piatto laterale è disposto sulla linea di trasmissione montata. Inserisca il potere del motore principale in moda da iniziare simultaneamente il riduttore di velocità del motore principale, che guida attraverso l'accoppiamento la ruota del trasportatore ed a sua volta il piatto laterale in moto.

5. Manutenzione

a) Lubrifichi periodicamente i cuscinetti con olio lubrificante.
b) Tenga la ruota del trasportatore pulita mentre non sta funzionando.

6. Sicurezza

a) Non permetta che qualcuno stia nell'ambito della linea di trasmissione.
b) Sia sicuro di spengere la corrente quando la produzione è finita all'estremità di ogni spostamento.
